Código: 0548
Marca: LINEAR-HCS
Categoria: CONTROLE DE ACESSO E INTERFONIA
Sub-Categoria: Acessórios e Centrais
DESCRIÇÃO DO PRODUTO :

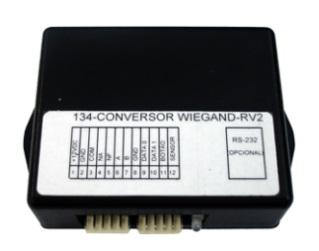

• Converte padrão de comunicação Wiegand para RS485;
• A alimentação é feita através dos pinos 1 e 2 (vermelho e preto respectivamente);
• Os pinos 3,4 e 5 (Amarelo, Cinza, Marrom) são os contatos de relé Comum, NA e NFsão contatos de relé.
• Os pinos 6 e 7 (RS485 (A/B) ) são ligados à receptora de padrão Cartão, ou receptor multifunção programado (Linear Cartão) visto no display do mesmo.;
• O pino 8, 11 e 12 (Preto, Roxo, Laranja) é ligado ao sensor reed para a leitora Wiegand. E evento de entrada ou saída só é gerado com o acionamento do sensor, e o sensor é acionado quando a porta é aberta, assim evitando falsos eventos mesmo passando o cartão na leitora.
• Os pinos 9 e 10 (Verde, Branco) são ligados á leitora como comunicação Wiegand, Mifare, ABA Track II( DATA 0 e DATA 1).
• Trimpot (Tempo de Relé) utilizado para ajustar o tempo do relé de 0,5s a 5s.
